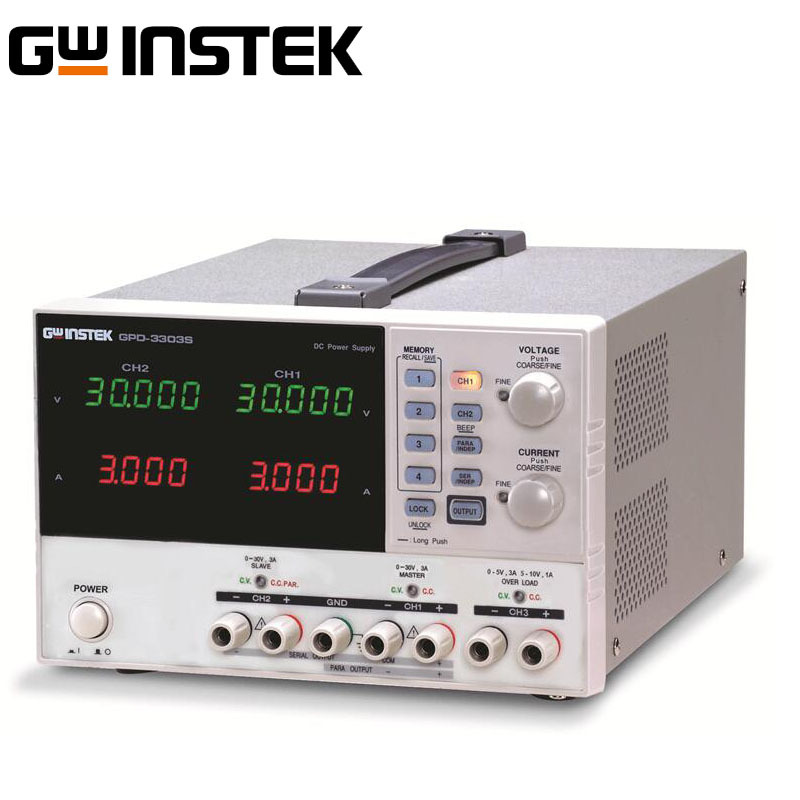

中國臺灣固緯 GPD系列可編程線性直流電源
GPD系列可編程線性直流電源產品描述
GPD-系列可編程線性直流電源秉承了GW Instek在電源研發生產領域一貫的技術品質優勢。數字面板控制、超大顯示屏、明亮的LED指示燈、高輸出分辨率、4組設置存儲器、USB遠程控制、智能型溫控風扇等顯著優勢不勝枚舉。不僅操作簡單，支持多種面板設置，最重要的是它還具有合理的價格。憑借這些優勢，GPD-系列必將成為電源市場上閃亮的新星。
具有1mV/1mA(GPD-2303S/3303S/4303S)高分辨率和粗調/微調音量控制的GPD-系列，能夠確保干凈和穩定的輸出。使用GPD-系列，即使是小電壓或小電流，您也能精確模擬待測物的狀態，而這是低分辨率電源所不能完成的。
GPD系列可編程線性直流電源主要特點
- 2, 3和4路獨立輸出
- 4組LED顯示：小數點后三位(GPD-2303S/3303S/4303S)
- 最小分辨率：
- GPD-2303S/3303S/4303S (1mV/1mA)
- GPD-3303D (100mV/10mA)
- 數字面板控制(旋轉編碼開關，帶指示燈的硅膠按鍵)
- 友善的用戶操作，粗調/微調音量控制
- 4組保存/調取
- 鎖鍵功能
- 輸出ON/OFF
- 追蹤串聯/并聯模式
- 智能型溫控風扇，有效降低噪聲
- 輕巧的設計
- PC軟件&USB驅動
- USB標準接口
中國臺灣固緯 GPD系列可編程線性直流電源?技術參數
規格 | |||||||||||||
GPD-2303S | GPD-3303S | GPD-4303S | GPD-3303D | ||||||||||
輸出 | 通道 | CH1 | CH2 | CH1 | CH2 | CH3 | CH1 | CH2 | CH3 | CH4 | CH1 | CH2 | CH3 |
電壓 | 0~30V | 0~30V | 0~30V | 0~30V | 2.5/3.3/5.0V | 0~30V | 0~30V | 0~5V或5.001V~10V | 0~5V | 0~30V | 0~30V | 2.5/3.3/5.0V | |
電流 | 0~3A | 0~3A | 0~3A | 0~3A | 0~3A | 0~3A | 0~3A | 0~3A或0~1A | 0~1A | 0~3A | 0~3A | 0~3A | |
定電壓模式 | 變動率 | 電壓變動率≤0.01% + 3mV | |||||||||||
負載變動率≤0.01% + 3mV (額定電流≤3A) | |||||||||||||
≤0.02% + 5mV (額定電流＞3A) | |||||||||||||
漣波&噪聲 | ≤1mVrms (5Hz~1MHz) | ||||||||||||
恢復時間 | ≤100uS (負載改變50%，最小負載0.5A) | ||||||||||||
溫度系數 | ≤300ppm/℃ | ||||||||||||
輸出范圍 | 0~額定電壓，持續可調 | ||||||||||||
定電流模式 | 變動率 | 電壓變動率≤0.2% + 3mA | |||||||||||
負載變動率≤0.2% + 3mA | |||||||||||||
漣波電流 | ≤3mArms | ||||||||||||
輸出范圍 | 0~額定電流，持續可調 | ||||||||||||
追蹤模式 | 并聯變動率 | 電壓變動率≤0.01% + 3mV | |||||||||||
負載變動率≤0.01% + 3mV (額定電流≤3A) | |||||||||||||
≤0.02% + 5mV (額定電流＞3A) | |||||||||||||
串聯變動率 | 電壓變動率≤0.01% + 5mV | ||||||||||||
負載變動率≤300mV | |||||||||||||
追蹤誤差≤0.5%±10mV (10~30V 空載) | |||||||||||||
接入負載≤300mV) | |||||||||||||
≤0.5%±30mV (0~9.99V 空載) | |||||||||||||
接入負載≤300mV) | |||||||||||||
追蹤誤差 | ≤0.5%±10mV | ≤0.5%±50mV | |||||||||||
表頭 | 顯示 | 電壓：4 3/4位0.4’’ LED顯示 | 電壓：2 3/4位0.4’’ LED顯示 | ||||||||||
電流：3 3/4位0.4’’ LED顯示 | 電流：2 3/4位0.4’’ LED顯示 | ||||||||||||
分辨率 | 電壓：1mV | 電壓：100mV | |||||||||||
電流：1mA | 電流：10mA | ||||||||||||
編程精確度(25±5℃) | 電壓：±(0.03%的讀數+ 10位) | 電壓：±(0.5%的讀數+ 2位) | |||||||||||
電流：±(0.3%的讀數+ 10位) | 電流：±( 0.5%的讀數+ 2位) | ||||||||||||
讀值精確度(25±5℃) | 電壓：±(0.03%的讀數+ 10位) | 電壓：±(0.5%的讀數+ 2位) | |||||||||||
電流：±(0.3%的讀數+ 10位) | 電流：±(0.5%的讀數+ 2位) | ||||||||||||
CH3規格 | 輸出電壓 | — | (2.5V/3.3V/5V)±8% | 0~5V/5~10V | (2.5V/3.3V/5V)±8% | ||||||||
輸出電流 | 3A | 0~3A/0~1A | 3A | ||||||||||
變動率(25±5℃) | 電壓變動率≤0.01% + 3mV | 電壓變動率≤0.01% + 3mV | 電壓變動率≤0.01% + 3mV | ||||||||||
負載變動率≤0.01% + 3mV | 負載變動率≤0.01% + 3mV | 負載變動率≤0.01% + 3mV | |||||||||||
漣波&噪聲 | ≤1mVrms (5Hz~1MHz) | ≤2mVrms (5Hz~1MHz) | ≤1mVrms (5Hz~1MHz) | ||||||||||
鎖鍵功能 | 有 | ||||||||||||
保存/調取 | 4組 | ||||||||||||
電源 | AC 100V/120V/220V/230V±10%，50/60Hz | ||||||||||||
尺寸&重量 | 210(W)×130(H)×265(D) mm；約7kg | ||||||||||||
中國臺灣固緯 GPD-3303S 可編程線性直流電源 配件信息
附件 | |
使用手冊×1 | 電源線×1 |
GPD-2303S | 測試導線GTL-104A×2；歐規測試導線GTL-204A×2，GTL-201A×1 |
GPD-3303S | 測試導線GTL-104A×2，GTL-105A×1；歐規測試導線GTL-203A×1，GTL-204A×2，GTL-201A×1 |
GPD-4303S | 測試導線GTL-104A×2，GTL-105A×2；歐規測試導線GTL-203A×2，GTL-204A×2，GTL-201A×1 |
GPD-3303D | 測試導線GTL-104A×2，GTL-105A×1；歐規測試導線GTL-203A×1，GTL-204A×2，GTL-201A×1 |
選配附件 | |
GTL-246 | USB數據線 |
