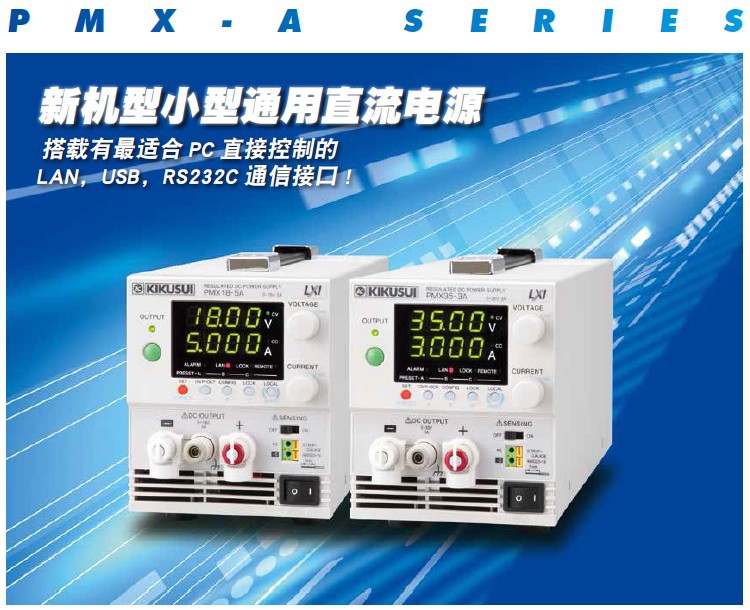

日本菊水 PMX系列小型直流穩壓電源
高穩定性低噪聲的[線性調壓器方法]
從桌面試驗使用到PC遠程系統自動化控制，
可對應多用途客戶的應用需求！
PMX-A系列是小型、高性能的恒電壓（CV）/恒電流（CC）直流電源。提高工作效率，全機型設計了前面輸出端子，參考人類工程學使用者可輕易，自然的連接負載線。還有，由于用強制空冷進行內部冷卻的吸排氣，在機架可實現多臺機柜組裝。

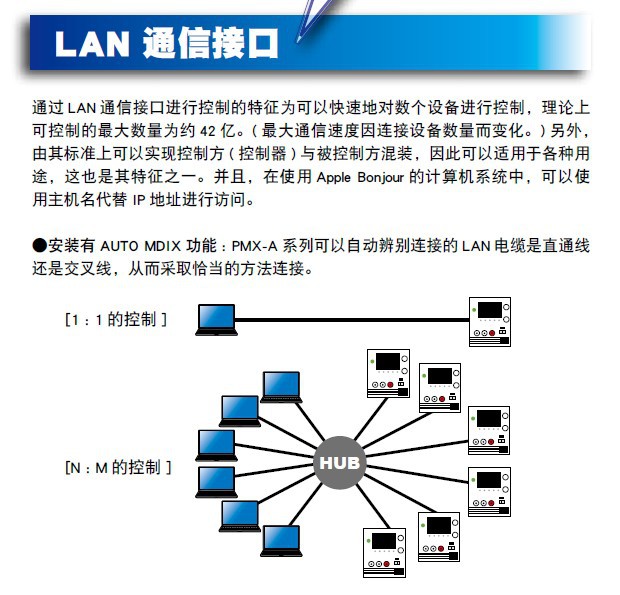

還有就是標配有*的通信接口群、LAN、USB、RS232C。ＬＡＮ通信可通過電腦、智能手機、平板電腦等的網絡瀏覽器對嵌入PMX-A系列的網絡服務器進行訪問，從而對電源進行控制與監控。還有得到LXI（LAN eXtention for Instrumentation）認證，在測試系統用LAN接續時的設定可容易進行。
其他，裝備遠程傳感功能（18V系，35V系）、模擬外部控制?1?71?1?779?1?71?1?779顯示輸出、各種保護功能、儲存功能等。

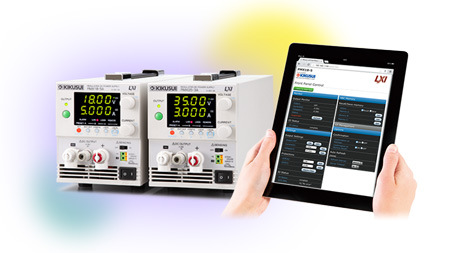

使用嵌入WEB服務器實現輕松訪問
|  |

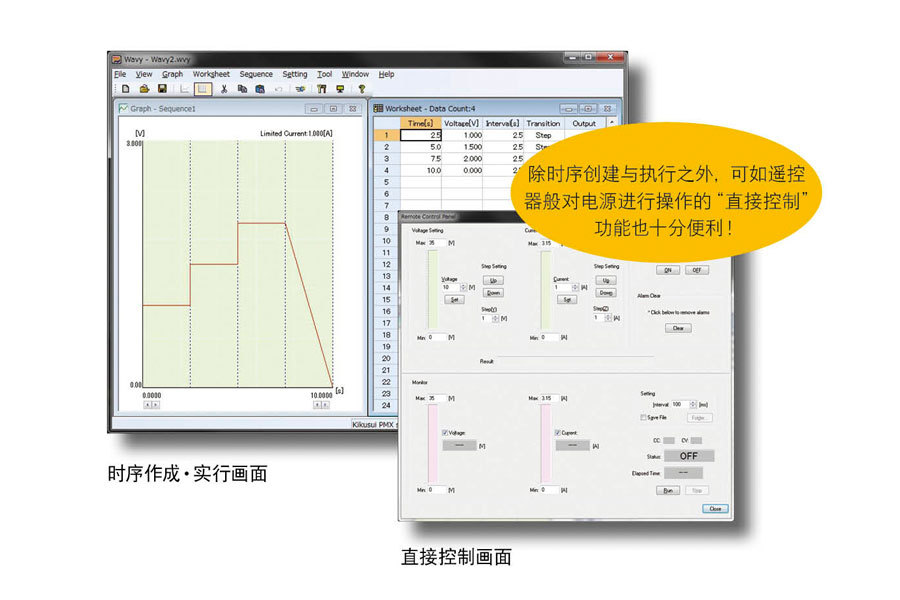

應用軟件
|
|
PMX系列小型直流穩壓電源 產品特點

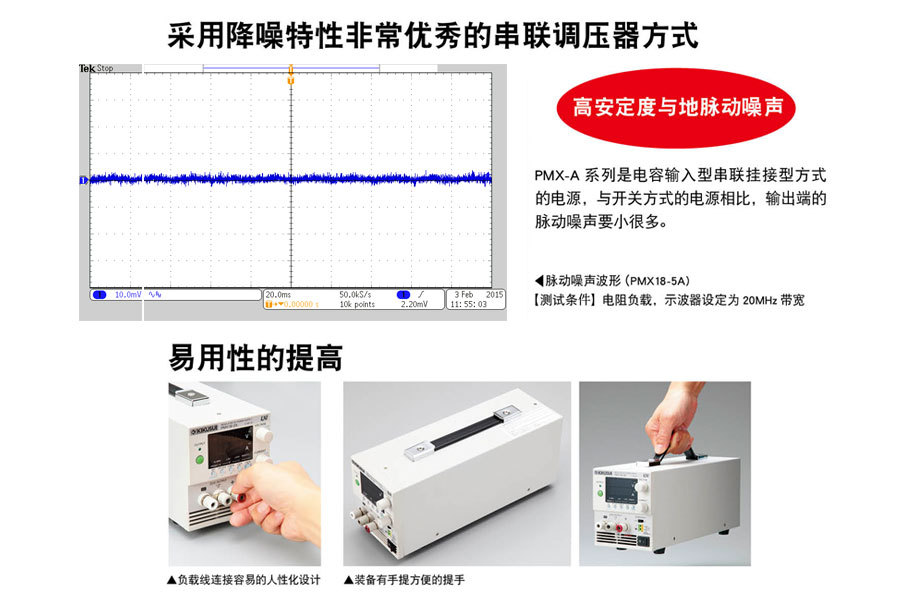

●采用降噪特性非常優秀的線性調壓器方法
●電壓值·電流值均為4位數同時顯示
●面板搭載儲存功能
●帶有遠程電壓傳感和補償功能
●帶有過電壓保護·過電流保護·過熱保護功能
●使用嵌入WEB服務器實現輕松訪問
日本菊水 PMX系列小型直流穩壓電源?主要技術參數
型號名稱 | PMX18-2A | PMX18-5A | PMX35-1A | PMX35-3A | PMX70-1A | PMX110-0.6A | PMX250-0.25A | PMX350-0.2A | PMX500-0.1A | |||||||||||||
AC輸入 | ||||||||||||||||||||||
公稱輸入額定值 | 100 Vac *1、50 Hz／60 Hz、單相 | |||||||||||||||||||||
輸入電壓范圍 | ± 10％ | |||||||||||||||||||||
輸入頻率范圍 | 47 Hz～63 Hz | |||||||||||||||||||||
電流（MAX）*2 | 50 Amax以下 | 60 Amax以下 | 45 Amax以下 | 60 Amax以下 | 65 Amax以下 | 55 Amax以下 | 40 Amax以下 | 55 Amax以下 | 40 Amax以下 | |||||||||||||
功率（MAX）*3 | 150 VA | 310 VA | 150 VA | 310 VA | 230 VA | 210 VA | 210 VA | 230 VA | 170 VA | |||||||||||||
輸出 | ||||||||||||||||||||||
額定 | 輸出電壓 | 18.00V | 18.00V | 35.00V | 35.00V | 70.00V | 110.0V | 250.0V | 350.0V | 500.0V | ||||||||||||
輸出電流 | 2.000A | 5.000A | 1.000A | 3.000A | 1.000A | 0.600A | 0.250A | 0.200A | 0.100A | |||||||||||||
輸出功率 | 36W | 90W | 35W | 105W | 70W | 66W | 62.5W | 70W | 50W | |||||||||||||
電壓 | 可設定范圍 | 0V～18.90V | 0V～18.90V | 0V～36.75V | 0V～36.75V | 0V～73.5V | 0V～115.5V | 0V～262.5V | 0V～367.5V | 0V～525.0V | ||||||||||||
設定分辨率 *4 | 1mV | 2mV | 10mV | |||||||||||||||||||
設定精度 | ±（0.2 % of setting +0.1 % of rating) | |||||||||||||||||||||
電源變動 *5 | ±1mV | ±1mV | ±3mV | ±3mV | ±5mV | ±7mV | ±15mV | ±25mV | ±30mV | |||||||||||||
負載變動 *6 | ±2mV | ±5mV | ±3mV | ±4mV | ±5mV | ±7mV | ±15mV | ±25mV | ±30mV | |||||||||||||
過渡響應 *7 | 50μs | 100μs | ||||||||||||||||||||
脈動噪聲 *8 | 0.5mV | 1mV | 2mV | 3mV | 5mV | 10mV | ||||||||||||||||
上升時間 *9 | 額定負載時 | 120 ms以內 | 150 ms以內 | 120 ms以內 | 120 ms以內 | 150 ms以內 | 120 ms以內 | |||||||||||||||
無負載時 | 120 ms以內 | 150 ms以內 | 120 ms以內 | 120 ms以內 | 150 ms以內 | 120 ms以內 | ||||||||||||||||
下降時間 *10 | 額定負載時 | 50 ms以內 | 50 ms以內 | 50 ms以內 | 50 ms以內 | 80 ms以內 | 50 ms以內 | |||||||||||||||
無負載時 | 270 ms以內 | 320 ms以內 | 270 ms以內 | 270 ms以內 | 270 ms以內 | 120 ms以內 | 120 ms以內 | 220 ms以內 | 60 ms以內 | |||||||||||||
遙感最大補償電壓（單程） | 0.6V | ー | ||||||||||||||||||||
溫度系數（TYP值） | 100 ppm/℃ | |||||||||||||||||||||
電流 | 可設定范圍 | 0A～2.1A | 0A～5.25A | 0A～1.05A | 0A～3.15A | 0A～1.050A | 0A～0.630A | 0A～0.263A | 0A～0.210A | 0A～0.105A | ||||||||||||
設定分辨率 *4 | 0.1mA | |||||||||||||||||||||
設定精度 | ±（0.3 % of setting +0.1 % of rating) | |||||||||||||||||||||
電源變動 | ±5mA | ±2mA | ±2mA | ±1mA | ±1mA | ±1mA | ||||||||||||||||
負載變動 | ±5mA | ±5mA | ±5mA | ±5mA | ±5mA | ±3mA | ||||||||||||||||
脈動噪聲 *8 | 1mA | 2 mA | 1mA | 1mA | 1mA | |||||||||||||||||
溫度系數（TYP值） | 200 ppm/℃ | |||||||||||||||||||||
顯示功能 | ||||||||||||||||||||||
電壓顯示 | 最大顯示值 | 99.99（固定小數點） | 999.9（固定小數點） | |||||||||||||||||||
顯示精度 *11 | ±(0.5 % of rdng +2 digits) | |||||||||||||||||||||
電流顯示 | 最大顯示值 | 9.999（固定小數點） | ||||||||||||||||||||
顯示精度 *11 | ±(1 % of reading +5 digits) | |||||||||||||||||||||
動作顯示 | OUTPUT ON/OFF | 輸出ON : OUTPUT LED點亮（綠色）、輸出OFF: OUTPUT LED熄燈 | ||||||||||||||||||||
CV動作 | CV動作CV LED點亮（綠色） | |||||||||||||||||||||
CC動作 | CC動作CC LED點亮（紅色） | |||||||||||||||||||||
報警動作 | 保護功能動作時ALM LED點亮（紅色） | |||||||||||||||||||||
遙控動作 | 遠程控制時REMOTE LED點亮（綠色） | |||||||||||||||||||||
LAN動作 | LAN LED點亮／閃爍（根據狀態不同有所變化）No Fault狀態（綠色） Fault狀態（紅色）準備狀態（橙子色） WEB Identify狀態（綠色：閃爍） | |||||||||||||||||||||
鎖定動作 | 鎖定狀態時LOCK LED點亮（綠色） | |||||||||||||||||||||
預設參數 | 使用預設參數時PRESET A/ B/ C LED被選中的那一個燈點亮（綠色） | |||||||||||||||||||||
保護功能 | ||||||||||||||||||||||
過電壓保護（OVP） | 動作 | 輸出OFF、OVP顯示、ALARM點亮 | ||||||||||||||||||||
設定范圍 | 1.8 V～ 19.8 V | 1.8 V～ 19.8 V | 3.5 V～ 38.5 V | 3.5 V～ 38.5 V | 7 V～ 77.00 V | 11 V～ 121.0 V | 25 V～ 275.0 V | 35 V～ 385.0 V | 50 V～ 550.0 V | |||||||||||||
額定輸出電壓的10 %～110 % | ||||||||||||||||||||||
設定精度 | ±（1 % of rating） | |||||||||||||||||||||
電流保護（OCP） | 動作 *12 | 輸出OFF、OCP表示、ALARM點亮 | ||||||||||||||||||||
設定范圍 | 0.2 A～ 2.2 A | 0.5 A～ 5.5 A | 0.1 A～ 1.1 A | 0.3 A～ 3.3 A | 0.100 A～ 1.100 A | 0.060 A～0.660 A | 0.025 A～ 0.275 A | 0.020 A～ 0.220 A | 0.010 A～ 0.110 A | |||||||||||||
額定輸出電流的10 %～110 % | ||||||||||||||||||||||
設定精度 | ±（1 % of rating） | |||||||||||||||||||||
過熱保護（OHP） | 動作 | 輸出OFF、OHP顯示、ALARM點亮 | ||||||||||||||||||||

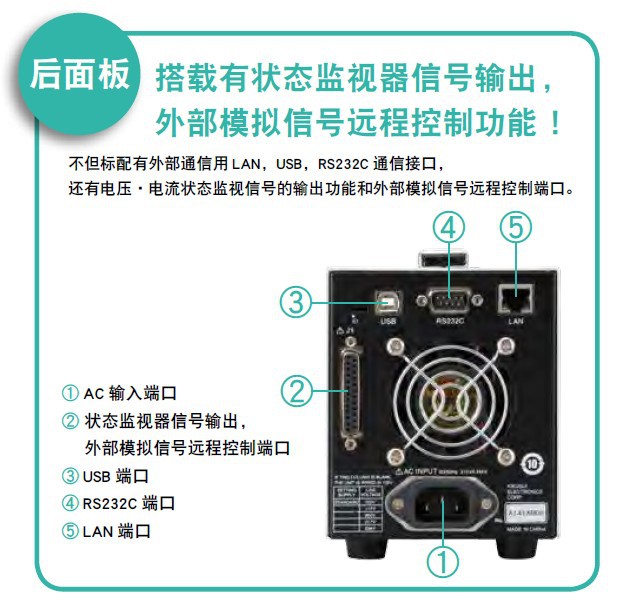

外部控制?信號輸出 | ||||||||||||||||||||||
監視器信號輸出 *13、*14 | 電壓監視器(VMON) | 額定電壓輸出時 | 10.00 V ±0.1 V | |||||||||||||||||||
0 V輸出時 | 0.00 V ±0.1 V | |||||||||||||||||||||
電流監視器(IMON) | 額定電流輸出時 | 10.00 V ±0.1 V | ||||||||||||||||||||
0 A輸出時 | 0.00 V ±0.1 V | |||||||||||||||||||||
狀態信號輸出 14、*15 | OUTON STATUS | 輸出ON時ON | ||||||||||||||||||||
CV STATUS | CV動作時ON | |||||||||||||||||||||
CC STATUS | CC動作時ON | |||||||||||||||||||||
ALM STATUS | 報警動作時ON | |||||||||||||||||||||
PWR ON STATUS | POWER ON時ON | |||||||||||||||||||||
控制功能 *16 | EXT-V CV CONT外部電壓控制） 精度 | 在0 V～10 V，額定輸出電壓的0 %～100 % | ||||||||||||||||||||
1 % of rating +10 mV | 1 % of rating | |||||||||||||||||||||
EXT-R CV CONT 外部阻抗控制） 精度 | 在0 Ω～10 kΩ，額定輸出電壓的0 %～100 % | |||||||||||||||||||||
1 % of rating +10 mV | 1 % of rating | |||||||||||||||||||||
EXT-V CC CONT 外部電壓控制）精度 | 在0 V～10 V，額定輸出電流的0 %～100 % | |||||||||||||||||||||
1 % of rating +5 mA | 1 % of rating | |||||||||||||||||||||
EXT-R CC CONT 外部阻抗控制)精度 | 在0 Ω～10 kΩ，額定輸出電流的0 % ～100 % | |||||||||||||||||||||
1 % of rating +5 mA | 1 % of rating | |||||||||||||||||||||
OUTPUT ON/OFF CONT （輸出ON/OFF控制） | 邏輯選擇可能: LOW（0 V～0.5 V）或者短路時，輸出變?yōu)镺N HIGH（4.5 V～5 V）或者開路時，輸出變?yōu)镺FF HIGH（4.5 V～5 V）或者開路時，輸出變?yōu)镺N LOW（0 V～0.5 V）或者短路時，輸出變?yōu)镺FF | |||||||||||||||||||||
其他功能 | ||||||||||||||||||||||
預設參數 | 電壓設定值，電流設定值的組合可存儲3組 | |||||||||||||||||||||
鎖定 | 從3種中選擇Loc1：除OUTPUT鍵和內存鍵A／B／C調用外鎖定Loc2：除OUTPUT鍵外鎖定Loc3：鎖定所有的鍵和旋鈕 | |||||||||||||||||||||
接口 | ||||||||||||||||||||||
通用規格 | 協議軟件 | IEEE Std 488.2-1992 | ||||||||||||||||||||
指令語言 | SCPI Specification 1999.0 | |||||||||||||||||||||

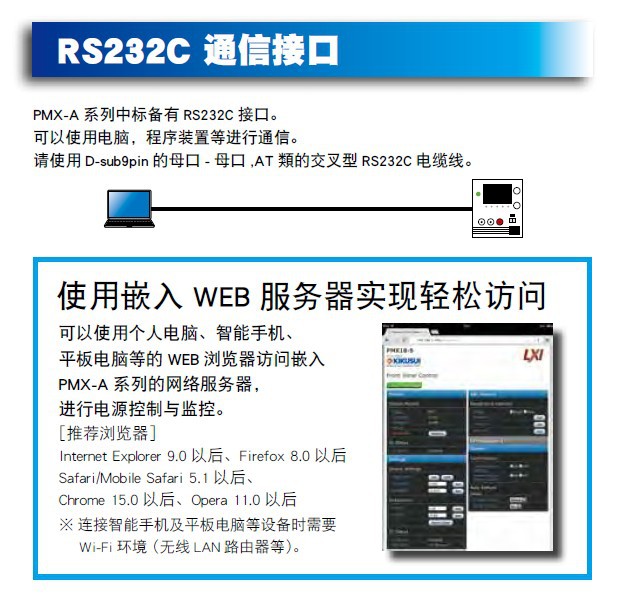

RS232C | 硬件 | 符合EIA232D規格 D-SUB9公接口 *17 波特率: 19200 bps固定、數據長8 Bit、停止1Bit、效驗位無、流量控制無 | ||||||||||||||||||||
程序消息結束符 | 接收時LF、發送時LF | |||||||||||||||||||||

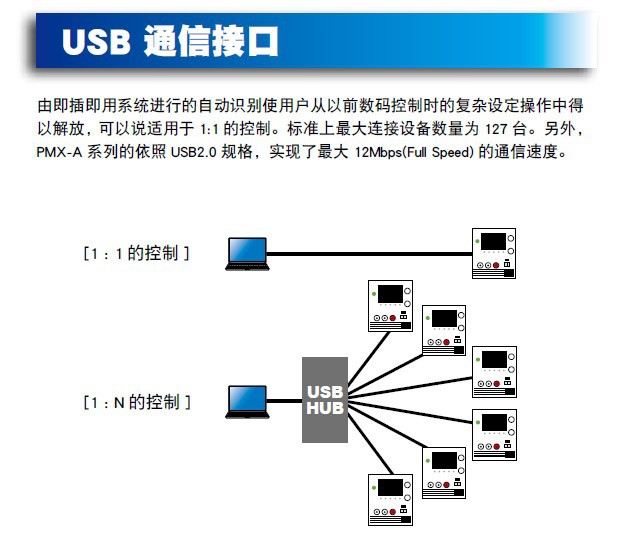

USB | 硬件 | 對應USB2.0標準、通信速度12Mbps（FullSpeed）、標準B型 | ||||||||||||||||||||
程序消息結束符 | 接收時LF or EOM、發送時LF＋EOM | |||||||||||||||||||||
設備類型 | 標準USBTMC-USB488類型 | |||||||||||||||||||||
LAN | 硬件 | 標準IEEE 802.3 100Base-TX / 10Base-T Ethernet LXI Device Core Specification 2011 Rev 1.4 | ||||||||||||||||||||
IPv4, RJ-45接口 *18 | ||||||||||||||||||||||
通信協議 | VXI-11、HiSLIP、SCPI-RAW | |||||||||||||||||||||
程序消息結束符 | VXI-11、HiSLIP:接收時LF or END、發送時LF + END SCPI-RAW:接收時LF、發送時LF | |||||||||||||||||||||
一般規格 | ||||||||||||||||||||||
重量(本體) | 約5 kg | 約6kg | 約5 kg | 約6kg | 約6kg | 約6kg | 約6kg | 約6kg | 約6kg | |||||||||||||
尺寸(最大尺寸) | 107W×124（150）H×315（350）Dmm | 107W×124（150）H×315（355）Dmm | ||||||||||||||||||||
環境條件 | 工作環境 | 室內使用，過電壓類別II | ||||||||||||||||||||
工作溫度／工作濕度 | 0℃～+40℃／20 %rh～85 %rh（不結露） | |||||||||||||||||||||
保存溫度／保存濕度 | 25℃～+70℃／90 %rh以下（不結露） | |||||||||||||||||||||
高度 | 2000 m以下 | |||||||||||||||||||||
冷卻方式 | 使用風扇強制空冷 | |||||||||||||||||||||
接地極性 | 可以負接地或正接地 | |||||||||||||||||||||
對接地電壓 | ±70 Vdc | ±550 Vdc | ||||||||||||||||||||
耐電壓 | 輸入-FG間 | 1500Vac，施加電壓1分鐘無異常 | ||||||||||||||||||||
輸入-輸出間 | 2100Vac，施加電壓1分鐘無異常 | |||||||||||||||||||||
輸出-FG間 | 1600Vac，施加電壓1分鐘無異常 | 2000Vac，施加電壓1分鐘無異常 | ||||||||||||||||||||
絕緣電阻 | 輸入-FG間 | 500 Vdc、30 MΩ以上 | 1000 Vdc、30 MΩ以上 | |||||||||||||||||||
輸入-輸出間 | ||||||||||||||||||||||
輸出-FG間 | ||||||||||||||||||||||
安全性 *19 | 符合以下指令及標準的要求事項低電壓指令2006/95/EC EN 61010-1 (Class I *20、Pollution degree 2) | |||||||||||||||||||||
電磁兼容性（EMC）*19 | 符合以下指令及標準的要求事項EMC指令2004/108/EC EN 61326-1 (Class A *21 )、EN55011 (Class A *21、Group 1 *22 )、EN 61000-3-2、EN 61000-3-3 適用條件：與本產品連接時所使用的電纜及電線均在3m以下 | |||||||||||||||||||||
附屬品 | 電源線:1本（約2.5m）、裝箱清單:1份、快速參考（和文1份，中文1份，英文1份）、安全手冊:1本、CD-ROM:1張 | |||||||||||||||||||||
PMX系列小型直流穩壓電源 產品功能
