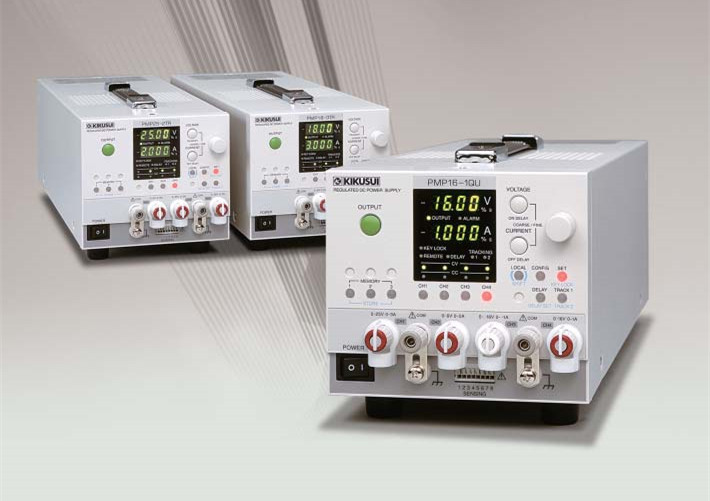

日本菊水 PMP系列多路輸出直流穩壓電源?

PMP系列是一款力求為從事設計、開發和質量保證的人員提供體積小、功能、性能兼優的多路輸出型恒壓（CV）恒流（CC）直流穩定型電源。
傳統機型的多路輸出電源只能同步調節2路輸出。PMP系列能夠滿足同步調節所有輸出的“全跟蹤”要求。并設有能夠改變各個輸出的啟動或關閉時序的“延遲功能”、以及記錄存儲各個輸出設定內容的“內存功能”。同時，還可利用外部接點控制OUTPUT啟動/關閉和調出內存等。本產品的所有輸出均為正極（3通道輸出機型），因此，在開發不用電源負極的數字設備時予以選用的一種最適合的電源。同時，由于COM端子分為2個獨立系統，因此，還可適用于僅使用一臺就能滿足不同COM電位的數字信號系統和模擬信號系統的電源之用。

PMP系列多路輸出直流穩壓電源 產品特點

• 所有輸出均為正極（3通道輸出機型）
• 設有同步調節所有輸出的全跟蹤功能
• 設有能夠改變各個輸出的啟動或關閉時序的延遲功能
• 設有可存儲各個輸出設定內容的內存功能（3個存儲器）
• 具備高分辨率的電壓／電流顯示（4位數顯示）
• 2個COM系統（3通道輸出機型為CH1和CH2／3，4通道輸出機型為CH1／2和CH3／4）
• 設有全部輸出遙控感測功能
• 可利用外部接點進行模擬控制
• 可利用外部接點進行控制（存儲器1、2、3 OUTPUT啟動/關閉等）
• 通信接口（GPIB、RS-232C、USB） ※工廠選購件

PMP系列多路輸出直流穩壓電源? 產品用途

■汽車相關設備：汽車導航、汽車音響、ECU

■信息相關設備、民用設備：LCD、CPU、移動終端、無線 LAN 用 RF 模塊、 DVD+ RW 驅動器、移動設備用LSI、筆記本電腦/DVD/平面TV等的回路評價用、筆記本電腦用D/D轉換器、音響用運算放大器、產品嵌入D/D轉換器的取代產品

■研究機構、教育機構：可用作研究設備

PMP系列多路輸出直流穩壓電源 產品功能

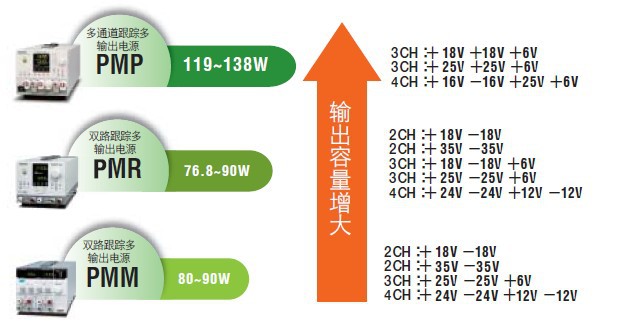

●全部輸出為正極 (3 通道輸出型號 )、且輸出容量 ( 電流額定 ) 得到提升 !

支持正極多路輸出電源 ( 同極多輸出電源 ) 的 需求，可用作不需要電源負回路的數字設備等的開發用 電 源。(PMP16-1QU 也 支持負輸出 )。與以往的多 輸出電源相 比，輸出容量增大 了，因此最適于用作 大容量化數字家電的電路開發用電 源。而且我們也 提供輸出正負電壓的多輸出電源 --PMM、PMR 系 列。

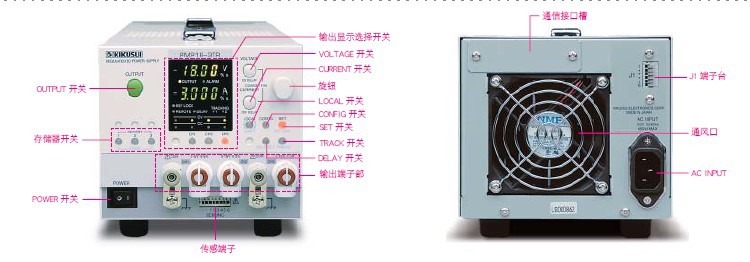

PMP25-2TR面板說明

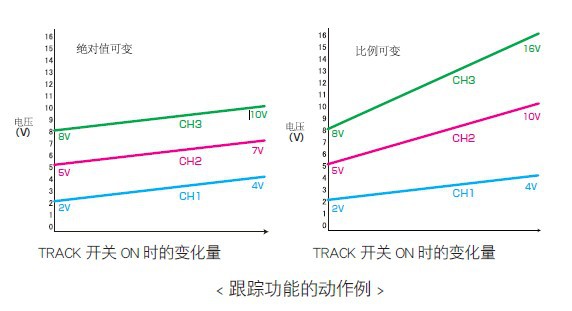

●跟蹤功能

本功能可以按相同比例或相同幅度( 值) 同時改變?nèi)枯敵觥？稍趧幼黝I(lǐng)域內從 0V( 或 0A) 至額定電壓 ( 或額定電流 ) 范圍內進行改變?？扇我膺x擇要 執行跟蹤動作的通道，也可對用作基準的通道進行任意設定。面對電路板上各 種各樣的電壓要求不需要針對各通道分別改變其電壓的輸出變化，可同時改變 各通道，非常方便。跟蹤功能包括如下 2 種方法。

1.值可變

以和基準通道輸出電壓值 ( 或電流值 ) 的變化量相同的值 ( 值 ) 來改變其他 通道的輸出電壓值 ( 或電流值 )。

2.比例可變

以和基準通道輸出電壓值( 或電流值) 的變化值相同的比例(%)來改變其他通道的輸出電壓值( 或電流值)。

※可變幅度：0.0%～ 200.0%

●COM 分為 2 系統

3 通道輸出型為CH1和 CH2/3，4 通道輸出型為 CH1/2 和 CH3/4，電源通用電位不同時，一臺本機即可對數字信號系統和模擬信號系統分別獨立的回路供應電源。

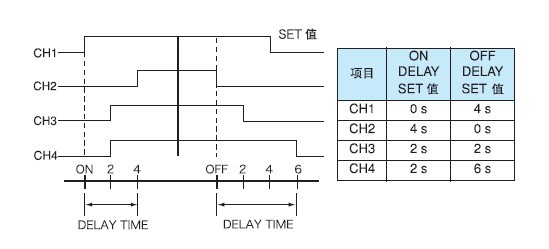

●延遲功能

此功能用來改變各輸出的ON或 OFF 時序。OUTPUT 開關按下后，可設定各輸出至 OUTPUT ON(ON DELAY) 或 OFF(OFF DELAY) 之間的時間。

設定延遲時間范圍：0.1s～ 99.9s

注：實際輸出的OUTPUTON時的上延時間及OUTPUTOFF時的下延時間，將會由于輸出及負載條件的不同而不同。概念圖中忽略了上延下延時間。OUTPUT開關按下后，要經過一段內部處理時間以使輸出ON或 OFF，因此即使設定為 0s，也會產生數十個 ms 的誤差。

如果未按照規定的順序投入電源，則有可能整個系統會失控，甚至受到破壞，因此需要在電源輸出時設置ON時間的延遲控制。同樣在輸出OFF時也要設置延遲控制，本功能用于驅動此類回路是非常方便的。

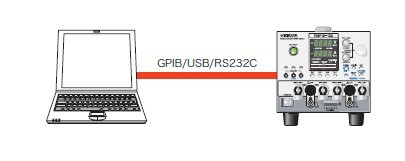

●通信接口

（工廠選購件）：GPIB、USB、RS232C

備有3 種用于以電腦控制PMP系列的接口，它們?yōu)檫x購件。通過安裝接口，可不需要外部控制器即可升級系統，也可用作制造工序用系統電源。

●存儲器功能

存儲器功能用于保存各輸出的設定內容(3個存儲器) 各輸出的電壓、電流設定值及延遲設定時間的組合最多可分別保存三個，必要時可重新調用。

日本菊水 PMP系列多路輸出直流穩壓電源?主要技術規格

●負載為純電阻。

● COM 端子與接地點端子相連接的狀態。

●預熱時間為、30 分鐘 ( 有電流流動的狀態 )。

●預熱完成后，23℃ ±5℃、濕度 10% rh ～ 80% rh 的環境下。

● TYP  值為代表值。并非對性能的保證。(TYP ：typical)

● ※※ % of rtg，是指額定輸出電壓 ( 或額定輸出電流 ) 的 ※※ %。(rtg ：rating)

● ※※ % of rdng，是指輸出電壓 ( 或輸出電流 ) 讀數的 ※※ %。(rdng ：reading)

PMP16-1QU通用規格

■輸出設定分解能 ..............................PMP16-1QU ：CH2 為 1mV/CH1，CH3、CH4 為 10mV

                                                      PMP18-3TR ：CH1 為 1mV/CH2，CH3 為 10mV PMP25-2TR ：CH1 為 1mV/CH2，CH3 為 10mV

■恒壓溫度系數 (TYP 值 ) ..............100ppm/℃

■恒流溫度系數 (TYP 值 ) ..............PMP16-1QU ：CH1 和 CH2 為 300ppm/℃，CH2 和 CH3 為 200ppm/℃

                                                 PMP18-3TR ：300ppm/℃

                                                 PMP25-2TR ：CH1 為 300ppm/℃，CH3 和 CH4 為 200ppm/℃

■過渡響應 .............................................50μ s（TYP）

■儀表顯示 .............................................電壓 / 電流均為 4 位顯示

■電壓表 .............................輸出額定 10 V 以上.... 精確度 ：±（0.2% of rdng ＋ 20mV）

                                         精確度 ：±（0.5% of rdng ＋ 80mV）*0℃～ 40 ℃時 分解能 ：10mV

                                         輸出額定 10 V 以下.... 精確度 ：±（0.3% of rdng ＋ 5mV）

                                         精確度 ：±（0.5% of rdng ＋ 60mV）*0℃～ 40 ℃時 分解能 ：1mV

■電流表 ..............................輸出額定 3A 以上........ 精確度 ：±（0.5% of rdng ＋ 10mA）

                                          精確度 ：±（0.8% of rdng ＋ 50mA）*0℃～ 40 ℃時 分解能 ：1mA

                                          輸出額定 3A 以下........ 精確度 ：±（0.5% of rdng ＋ 5mA）

                                          精確度 ：±（0.8% of rdng ＋ 30mA）*0℃～ 40 ℃時 分解能 ：1mA

■保護回路 .............................................過熱保護 (OHP) ：檢測內部散熱器溫度

                                                            過電壓保護 (OVP) ：在各通道額定電壓的 110 % ～ 130 % 下動作 輸入保險絲

■輸出的 ON/OFF ..................................全部輸出可同時 ON/OFF

■跟蹤功能 .............................................全部輸出 ( 動作模式 ：值可變 / 比例可變 )

■跟蹤動作的  ON/OFF ........................可能

■延遲功能 .............................................對全部輸出、OUTPUT 開關 ON 或 OFF 后至輸出 ON 或 OFF 之間的延遲時間進行設定 ( 設 定范圍 ：0.1 s ～ 99.9 s/ 設定分解能 ：0.1 s)

■存儲器功能 ........................................3 個存儲器 ( 對全部輸出的輸出電壓、輸出電流、延遲時間進行保存 )

■鍵鎖定功能 ........................................OUTPUT 開關和輸出顯示選擇開關以外操作禁止

■傳感功能 .............................................全部輸出、補償電壓 單側 0.3 V

■外部控制功能 ...................................基于外部接點信號的輸出 ON/OFF

                                                        通過外部接點信號調用存儲器   1、2、3通過外部接點信號輸入報警 ( 輸出切斷功能 )

■接地.................................................正、COM      或負端子可接地

■COM ...............................................PMP16-1QU ：CH1、CH2 通用 /CH3、CH4 通用

                                                         PMP18-3TR ：CH1、CH2 通用 /CH3 獨立 PMP25-2TR ：CH1、CH2 通用 /CH3 獨立

                                                         COM 間耐壓 ：DC30 V

■對地絕緣電壓 ...................................  DC ± 250V

■絕緣電阻 ...........................................1 次⇔機箱間..................DC500 V 30 M Ω以上

                                                          1 次⇔ 2 次間 ................. DC500 V 30 MΩ以上

                                                          ２次⇔機箱間................ DC500 V 30 M Ω以上

■耐壓..................................................1 次⇔機箱間..................AC1500 V 1 分鐘內無異常

                                                          1 次⇔ 2 次間 ................. AC1500 V 1 分鐘內無異常

■環境.....................工作環境 ....... 室內、過電壓  II   類

                             動作溫度.濕度范圍.0 ℃～ 40 ℃、10 %rh ～ 80 %rh（但無凝水）

                             保存溫度.濕度范圍.負10 ℃～ 60 ℃、90 %rh 以下（但無凝水）

                             海拔 .................................... 2 000 m 以下

■安全性 ..................................................符合以下標準的要求事項 IEC 61010-1、Class I、Pollution Degree 2

■冷卻方式 .............................................利用風扇馬達強制空冷 ( 有熱感應控制 )

■尺寸 ( 最大寸 ) .................................142.5W×124（160）H×400（430）Dmm

■配件........................................................操作說明書、輸入電源線、接線柱外蓋、輸出端子短路棒

PMP16-1QU 選購件

※ 安裝于主體上時需要其中某一個
