青智8710C 0.2級單相電參數測量儀
青智8710C 0.2級單相電參數測量儀參數
參數 型號 | 精度 | 電壓、電流、功率、 頻率、功率因數、 聲光報警 | 電能累計、 電能計時 | 諧波 (可選) | 電流量程 切換 | RMS/AC/DC切換 | RS485/ 232通訊 | 繼電器 報警輸出 (可選) |
8710C | 0.2級 | √ | √ | √ | √ | √ | ||
8718C | 0.2級 | √ | √ | √ | √ | √ | √ | √ |
青智8710C 技術指標
測試儀以數值形式表示的性能指標均在規定的容差范圍之內。在開機后的 30 分鐘和 2 個完整數據采集周期內，測試儀滿足規定的準確度。性能指標以一年校準周期為基礎。
輸入方式：電壓電流均為浮置輸入；
輸入阻抗：電壓輸入阻抗約2MΩ、電流輸入阻抗低檔約0.5Ω，高檔約4mΩ。外部傳感器信號輸入端 子輸入阻抗根據輸入電壓變化而變化，10V時約100kΩ，2V時約20 kΩ。
A/D轉換：采樣周期約70μS，24位，電壓、電流同時采樣；
校零方式：每次換量程時或每次改變測量模式時校準零點。
顯示方式：4窗口 LED顯示 ；
青智8710C測試儀提供信號測量范圍
常規量程 | 其他特制量程 | |
電壓量程UN | 6V～600V | 以產品上的量程標識為準 |
電流量程IN | 0.00005A（0.05mA）～0.1A～40A |
青智8710C 測量精度指標
參數 | 測量范圍 | 誤 差 | 最小分辨率 | 備注 |
電壓 | 600V | DC ±(讀數的 0.1% +量程的 0.2%) 45 Hz ≤ f ≤ 65 Hz ±(讀數的 0.1% +量程的 0.1%) | 0.01V | 過載： 1.2倍 |
電流 | 0.05mA～0.1A～40A (40A僅限輸入電流波峰系數≤1.5） | 0.001mA | ||
有功功率 | U*I | DC ±(讀數的 0.1% +量程的 0.2%) 45 Hz ≤ f ≤ 65 Hz ±(讀數的 0.1% +量程的 0.1%) | 0.001W | PF=1.0 |
功率因數 | 0.1 ～ 1 | 45 Hz ≤ f ≤ 65 Hz±0.01 | 0.001 | |
頻率 | 45-65Hz | 計數方式，0.1％*讀數，當信號值大于0.1*當前量程 | 0.01Hz | |
以下功能僅針對8718C | ||||
電能累計 | 0～999999 MWh /0～-99999 MWh | DC±(讀數的0.1% +量程的0.2% ) 45 Hz ≤ f ≤ 66 Hz±(讀數的0.1% +量程的0.1% ) | 0.0001Wh | |
電能計時 | 99999h | ± 2秒/小時 | 1s | |
諧波(可選) | 1～50次 | 基波頻率：45Hz～65Hz | 0.01 | 精度：B級 |
*8718C可選諧波功能，8710C不可選諧波功能。
*8718C具有電能相關功能，8710C不具有電能相關功能。
青智8710C 背面端口圖解

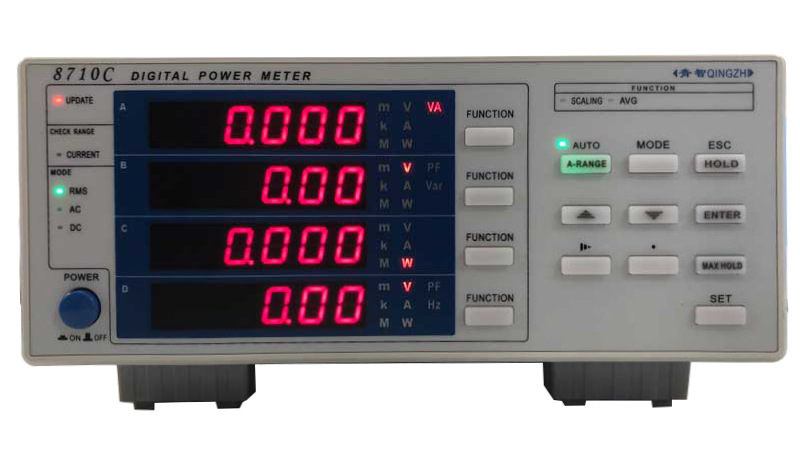

青智8710C儀表前面板
青智8718C儀表前面板
