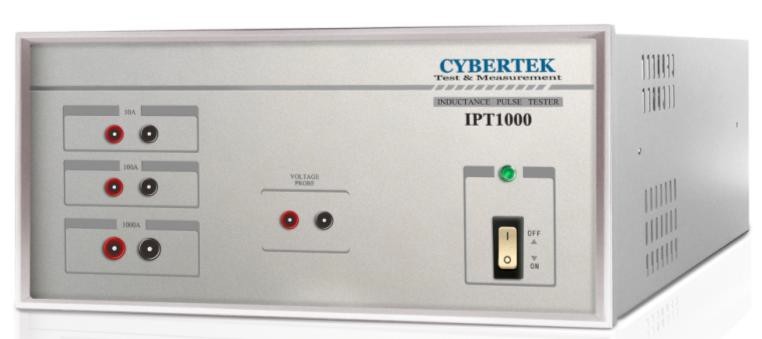

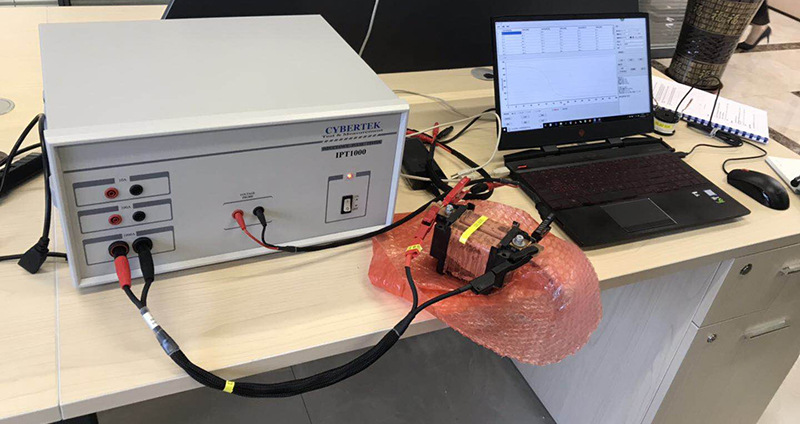

脈沖式大電流電感測試儀IPT1000

概述

隨著大功率電力電子和新能源產品的高速發展，功率電感的電流定額也日益增長，目前已經有超過1000A 電流的功率電感的需求。而針對對這些場合的傳統測試方法是電橋+偏流源的測試系統，不但價格昂貴，體積大龐大操作復雜，而且大測試電流只能在 200A 以內，已經遠遠達不到新產品的要求。

為此知用電子 CYBERTEK 推出了高性能低成本同時體積小重量輕的 IPT1000 型脈沖式大電流電感測儀， 可以測試大功率電感的各種參數。特別是工程師關心的功率電感在大電流下的電感量衰減是否滿足設計要求，是否飽和和飽和的程度如何。

傳統的電橋+偏流源測試方法的本質是在一個恒定的直流電流上疊加一個高頻小信號去測量。而這個方法和實際的電力電子器件的開關工作狀態是不符合的。IPT1000 的測試原理是對電感器件施加脈沖的電壓，通過測量其 di/dt 的變化，計算出對應電感量和其他參數。IPT1000 的測試結果更加接近于真實的電力電子的工作狀態。

IPT1000 的技術數

 電感量測試結果曲線（如下圖所示）

IPT1000 可以測試各類電感磁芯及器件的研發及產品檢測，符合標準 IEC 62044/3

可測試的產品類型：

PFC 功率電感器，開關電源、逆變電源、DC/DC 變換器件中的濾波電感，變壓器等；也適用于非常大尺寸的功率電感器的測試。

可以測試的磁性材料：

鐵粉芯、合金磁粉芯、鐵氧體、 非晶納米晶合金、硅鋼片等；

可以測試磁芯形狀：

環形、矩形及其切口、E 型、棒狀、 罐型等各種磁芯形式的電感器
